Блоки управления уличным освещением и автоматика для лесосушилок

Контроллер PSO-02PD

Применение:

Программируемые блоки управления освещением PSO-02PD представляют собой специализированные, изготовленные на базе новейшей микропроцессорной техники устройства, предназначенные для не требующего обслуживания управления:

уличным и дорожным освещением
наружным освещением предприятий
освещением территорий для отдыха (например, парков, бульваров)
освещением железнодорожных станций (в соответствии с расписанием поездов – версия PSO-02PDK)
освещением рекламы, фонтанов и т. п.

Они могут устанавливаться в типовых шкафчиках, коммутаторных и энергетических станциях.
В настоящее время это наиболее популярная версия блоков управления освещением.

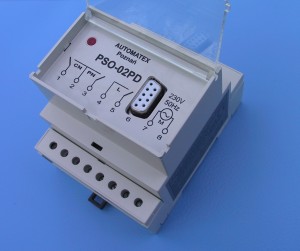

PSO-02PD - foto



Характеристики:

– Блок управления оборудован механизмом расчёта времени восхода и захода солнца на основании запрограммированных пользователем географических координат места установки.
– В нём имеются две независимых цепи управления – т. н. ночная CN и полуночная PN с программируемым перерывом. Кроме того, цепь PN может быть запрограммирована как CN, т. е. без перерыва.
– Блок управления обеспечивает автоматическую смену летнего времени на зимнее и наоборот, в соответствии со ст. 3 закона от 10 декабря 2003 г. о декретном времени на территории Республики Польши («Законодательный дневник» за 2014 г. № 16, поз. 144).
– Для того, чтобы посторонние не могли вмешиваться в запрограммированные параметры, программирование блока управления возможно только посредством специального программатора PS-04 или более старых его версий PS-03 и PS-03P.
– При помощи программатора пользователь имеет возможность программировать:
-Географические координаты
-Актуальное время и дату
-Поправки, учитывающие местные условия, позволяющие ускорять или задерживать включение и выключение освещения по отношению к указанному времени восхода и захода солнца
-Временной интервал частичного или полного выключения освещения ночью
-Параметры управления дополнительным устройством – например, двутарифным счётчиком: два временных интервала в течение суток.
-Кроме того, при помощи программатора пользователь может просматривать:
Реальное время включения и выключения освещения с учётом поправок
Календарь – время восхода и захода солнца для любого дня года (только в зимнее время)
Показания счётчиков реального времени включения освещения для каждой цепи отдельно за предыдущий и текущий месяц и год.
-В версии PSO-02PDK (железнодорожный) имеется возможность программирования до 50 позиций в расписании поездов, а также времени работы освещения перед и после отхода поезда.

Технические данные:

  • Питание 230 В +10/-20%, 50 Гц
  • Потребляемая мощность ок. 2 ВА
  • Нагрузочная способность
    контактов для 250 В 4
    A для cosɸ = 1
    1
    A для cosɸ = 0,6
    Зажимы макс. 4 мм
    2
  • Резерв хода ок. 10 лет
    впаянная литиевая батарейка типа
    CR2032
  • Точность хода для 20 °С 1 с/месяц
    для -20
    0C /+600C 2 с/месяц
  • Рабочая температура -20°C +60 °C
  • Габариты (дл./выс./шир.): 90 x 75 x 70 (4 модуля)
    монтаж на шине
    TH-35
    IP20
  • Масса 0,3 кг

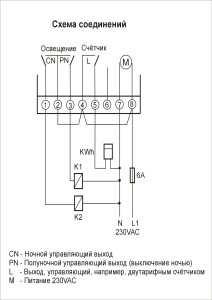

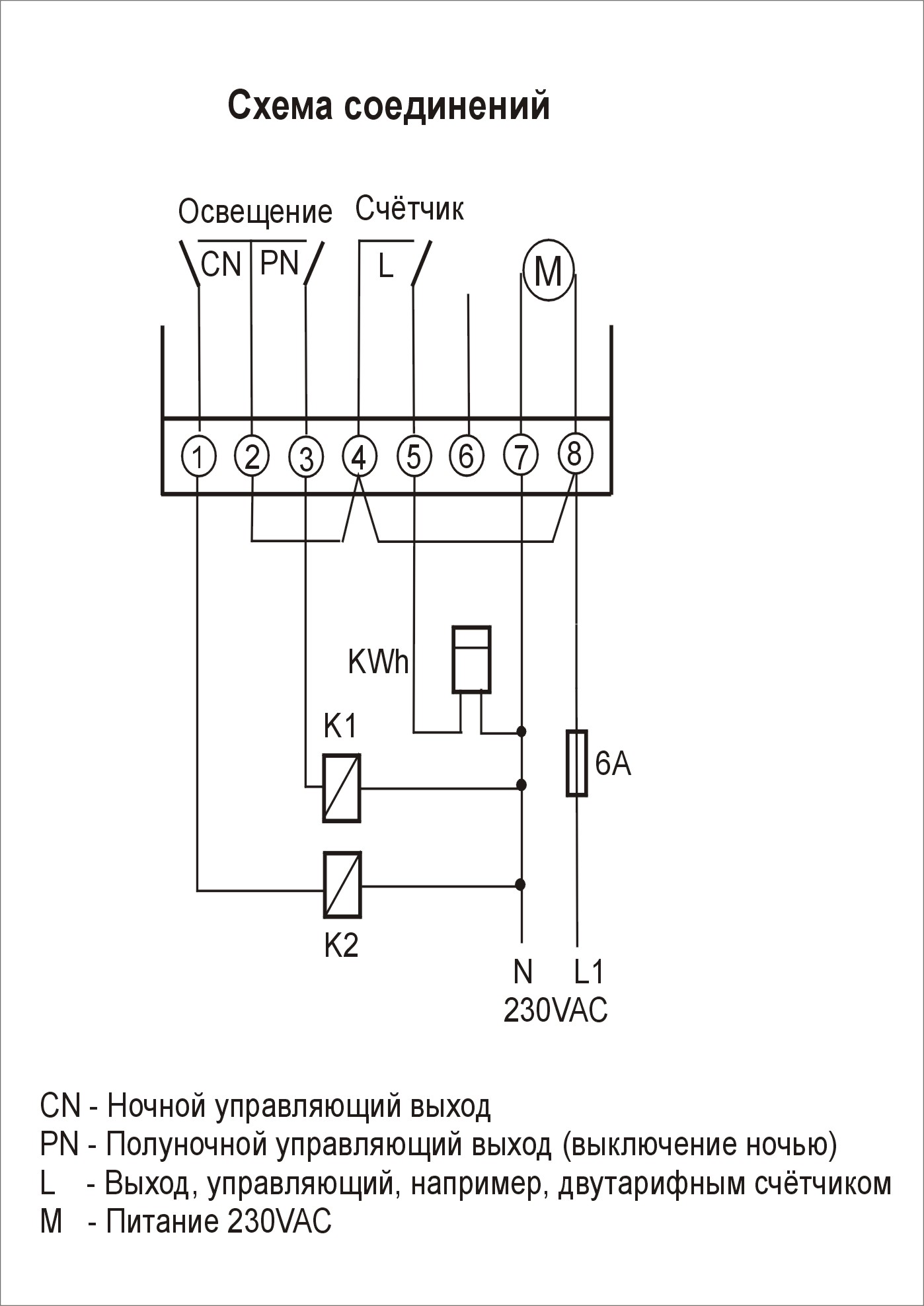

PSO-02PD - schemat połączeń ROS



Файлы для скачивания:

  • Инструкция по обслуживанию PSO-02PD
  • Декларация соответствия
