Системы управления с преобраз
Системы управления с инверторами
Растущие цены электрической энергии вызвали повышение интереса к методам ограничения её использования в ходе процесса сушки древесины.
Исследования процесса сушки показали, что воздушный поток не обязательно должен быть постоянным в течение всего процесса. Более того, оказалось, что в некоторых случаях снижение скорости потока благоприятно влияет на осуществление процесса сушки. В предыдущие годы для этого использовались двухскоростные двигатели, но это решение применялось неохотно по двум причинам:
– Двухскоростные двигатели больше и тяжелей (а также дороже) стандартных, а это требует применения при устройстве камеры более прочных опорных конструкций.
Система управления таким двигателем также очень усложнена и практически втрое дороже решения с односкоростным двигателем.
– Эти двигатели обеспечивают только 2 скорости вращения, а тем самым – только 2 скорости прохождения воздушного потока через штабели.
Использование для питания вентиляторов преобразователей частоты, популярно называемых инверторами, устраняет обе вышеприведённые причины.
В настоящее время, когда цены инверторов значительно снизились, их применение в системах управления лесосушилок становится всё более частым.
Разумеется, у системы, оснащённой инверторами, также имеются свои ограничения, но её главное достоинство в виде экономии электрической энергии не подлежит сомнению. Согласно оценкам, экономия электроэнергии может составлять до 30%.
Общий принцип таков, что ограничение скорости может быть тем больше, чем меньше влажность древесины и твёрже её сорт.
Из этого следует, что экономия электроэнергии будет больше в процессах сушки буковой или дубовой древесины, нежели сосновой или еловой.
Существует также другая «школа» снижения скорости потока в ходе этого этапа сушки.
Попеременно применяются высокая и пониженная скорости прохождения воздуха. Этот способ можно использовать особенно тогда, когда тариф на электроэнергию является переменным в течение суток.
Тогда в период действия более дорогого тарифа на энергию её расход снижают путём уменьшения скорости вращения вентиляторов.
Дополнительным результатом снижения скорости вращения вентиляторов является уменьшение издаваемого камерой шума. Это имеет большое значение на предприятиях, которые функционируют на плотно застроенных территориях. Это позволяет снизить обременительность таких предприятий для окружения.
Реальный срок окупаемости (снижение счетов за электроэнергию) повышенной стоимости по сравнению со стандартным исполнением составляет ок. 1-2 лет.
Системы MSSD-02m и MSSD-03m с инверторами
Наша фирма предлагает два решения систем с преобразователями частоты
1. Управление вентиляторами, осуществляемое индивидуальными инверторами
Более дорогое решение на этапе реализации.
Более высокая безопасность пользователя, поскольку повреждение какого-либо из инверторов не влечёт за собой немедленной остановки работы всей камеры. Замена повреждённого инвертора новым является относительно дешевой.
2. Управление вентиляторами, осуществляемое посредством общего для всех вентиляторов инвертора
Более дешёвое решение на этапе реализации, но вызывает остановку работы камеры в случае повреждения инвертора.
Дорогостоящая замена новым.

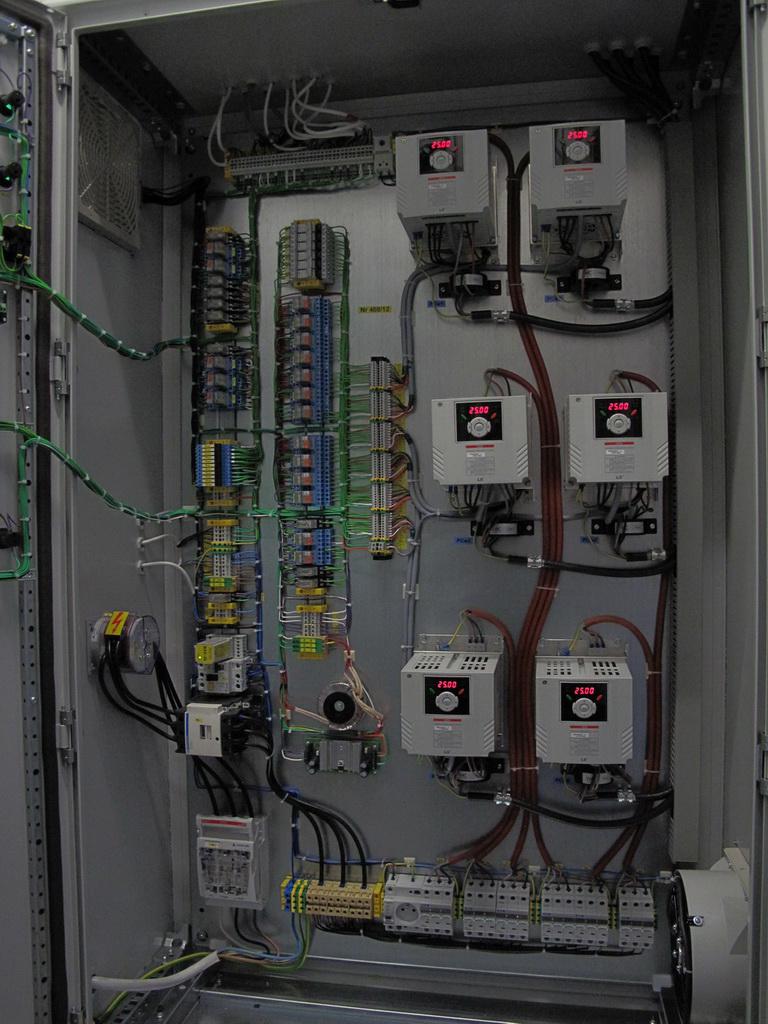

В связи с тем, что инверторы преобразуют в тепло ок 3-5% управляемой мощности, шкафы необходимо вентилировать.

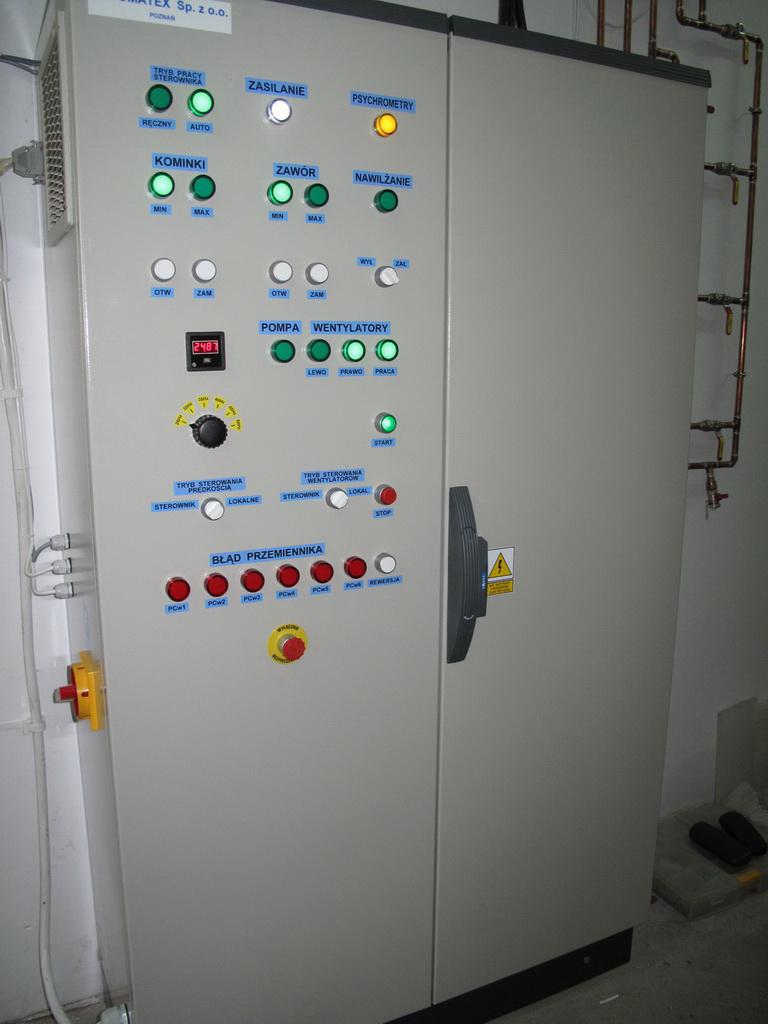

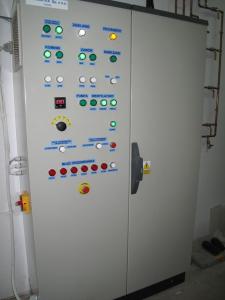

Энергетические шкафы делают возможным ручное управление вентиляторами, включая изменение скорости вращения – это т. н. МЕСТНОЕ управление.
Такие решения позволяют управлять вентиляцией камеры даже в случае аварии блока управления MSSD.
Программное обеспечение блока управления MSSD позволяет формировать частотную характеристику процесса сушки, а кроме того, модифицировать её в любой момент процесса. Можно устанавливать частоту от 25 до 50 Гц с шагом 5 Гц.
Кроме того, введена возможность программирования двух временных интервалов, в течение которых вентиляторы будут работать с «принудительной частотой». Этот режим работы является приоритетным по отношению к частотным параметрам, запрограммированным в таблице процесса. Поэтому его назвали «Принудительной частотой».
Эту опцию можно также выключить, включить или изменить в любой момент процесса.
