Компьютерная система управления и наблюдения KSD-01

Назначение:

Компьютерная система управления и надзора KSD-01 была разработана для взаимодействия с блоками управления лесосушилок типа MSSD-02, MSSD-03, а также их очередными модификациями.

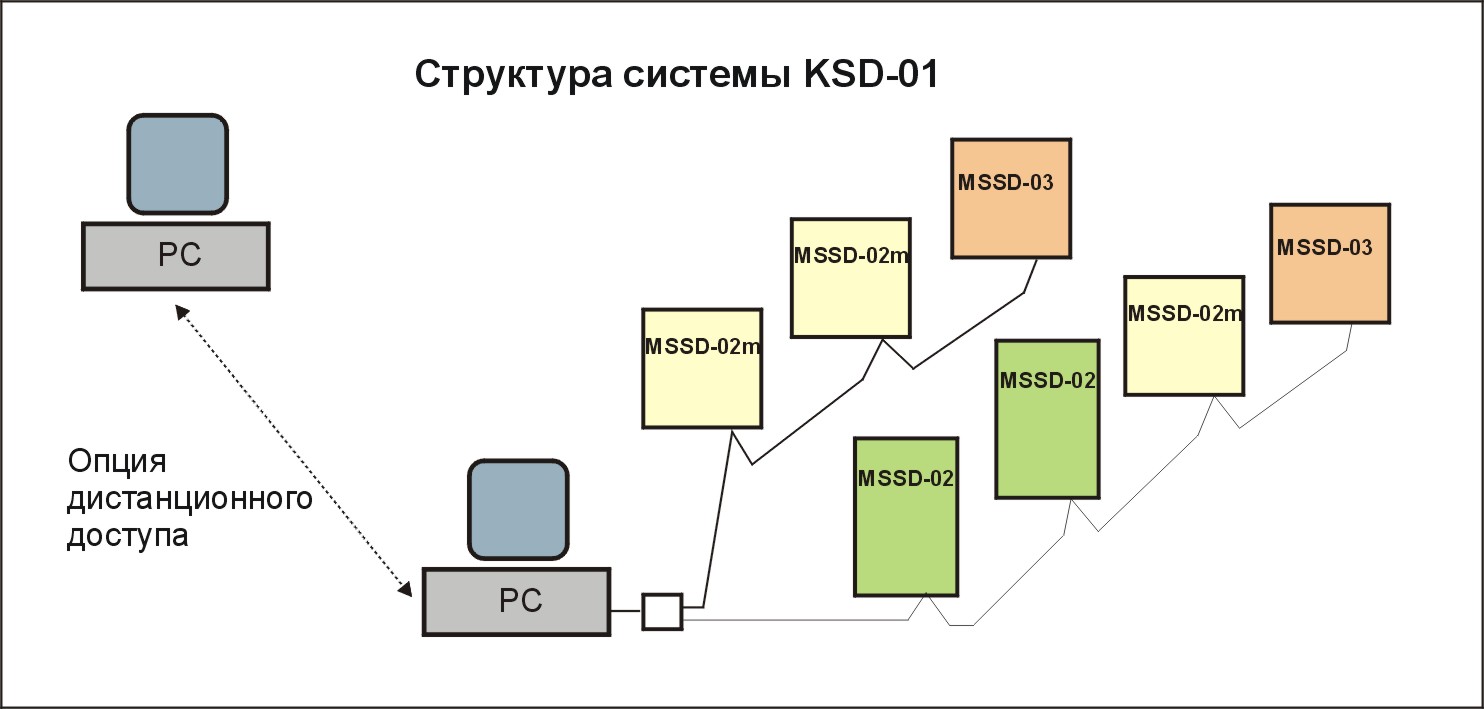

Техническая часть системы состоит из модулей передачи данных, заинсталлированных в отдельных блоках управления и компьютере, а также из кабельной проводки (линии передачи данных), соединяющей все модули.

Программную часть составляет программа мониторинга работы лесосушилки «SUSZ”», а также соответствующим образом модифицированное программное обеспечение отдельных блоков управления.

Программа позваляет накапливать и обрабатывать информацию, описывающую процесс сушки древесины, в целях осуществления надзора за ходом сушки и его документального отражения. Программа получает от блока управления все данные, необходимые для правильного описания хода сушки, а в частности – температуру, влажность, состояние исполнителных устройств, подаваемые блоком управления сигналы о неполадках и т. д.

На основании получаемых данных можно отображать на диаграммах ход сушки древесины, составлять отчёты, информирующие о подробностях хода сушки, а также отображать актуальные условия, имеющие место в лесосушильной камере.

Используя экран, представляющий пользователю условия, имеющие место в лесосушильной камере, можно осуществлять дистанционное программирование (изменение) некоторых параметров процесса сушки. Кроме того, программа делает возможным доступ к архивным данным с возможностью составления таких же отчётов и диаграмм, как и для ещё не завершённых процессов.

В ситуации, когда программа «СУШ» не запущена (не работает компьютер, на котором заинсталлирована программа, отсутствует связь с блоками управления лесосушильных камер), данные накапливаются блоком управления лесосушилки, однако время, в течение которого можно накапливать данные без потери хотя бы части информации, ограничено.

Благодаря применению системы KSD-01 пользователь получает полные сведения, касающиеся реализуемых в данный момент процессов сушки. Анализ накопленной информации позволяет более точно прогнозировать продолжительность процессов, а тем самым – более точно планировать производство на предприятии.

Если компьютер с системой KSD-01 подключить к Интернету, то, используя опцию т. н. «Дистанционного пульта управления», мы можем с любого компьютера, также подключённого к Интернету, осуществлять дистанционный надзор за работой камер практически с любого места в мире.

Технические требования:

• Для ввода в действие программы необходим компьютер с заинсталлированной операционной системой Windows  98 / XP / Vista-32 бита / 7-32 бита.
  Для систем Vista и 7 программное обеспечение следует инсталлировать с допуском администратора.
  Для системы 7-64 битов в версии Professional, Enterprise и Ultimate необходимо ввести в действие виртуальную машину с режимом XP
• Цветной монитор с требуемой минимальной разрешающей способностью 800х600 пикселей
• Свободный последовательный порт или порт USB (при этом необходим конвертер USB на RS232)
• Цветной принтер (рекомендуется)

Характеристики системы:

• Возможность обслуживания до 31 камер
• Последовательная линия передачи данных RS485 на двужильном кабеле передачи данных (до 1200 м)
• Работа в системе «master» (компьютер) – «slave» (блок управления),
• Полная запись и визуализация отдельных процессов – квантование по уровню через каждую минуту
• Просмотр актуального состояния отдельных камер
• Графическое изображение (диаграммы) существенных параметров процесса: – выбор параметров из перечня, – градуированные диаграммы за весь период– 8-часовая лупа
• Многолетняя база данных (зависящая от вместимости жётского диска) всех реализованных процессов с возможностью просмотра архивных процессов,
• Буферизация информации в блоках управления отдельных камер – предупреждает утрату данных после выключения компьютера или при аварии системы. После заполнения буфера происходит компрессия данных на 50% и снижение вдвое частоты записи. После очередного переполнения ситуация повторяется,
• Дистанционная модификация параметров процесса.

Примерные экраны:

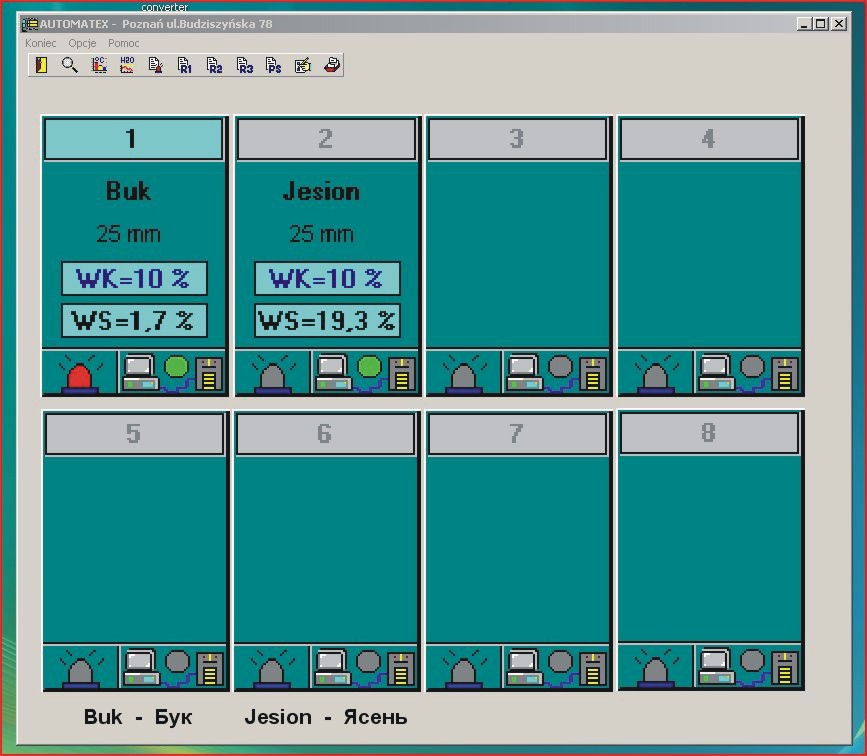

Основной экран программы «СУШ» с восемью активными

камерами и лишь двумя работающими в данный момент.

Камера № 1 сигнализирует о неполадках

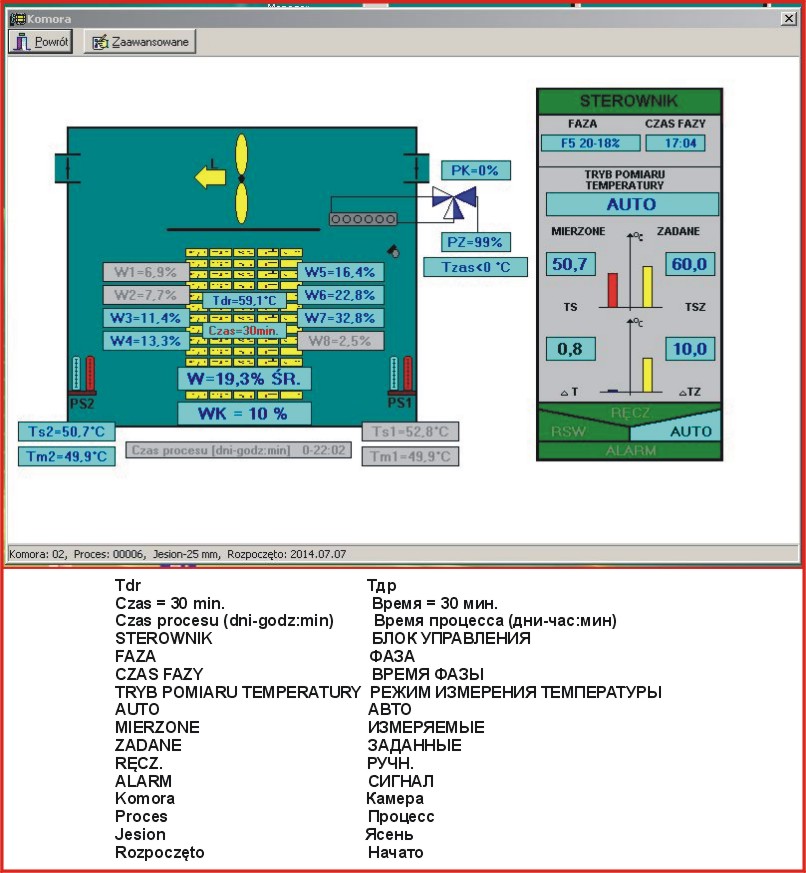

Подробная картина отдельной камеры, в данном случае – камеры № 2

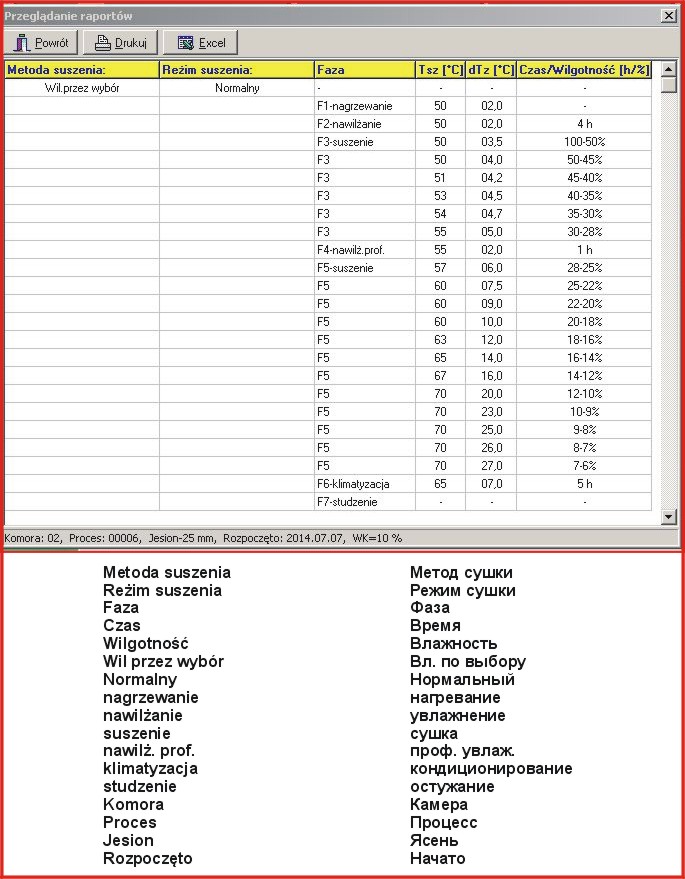

Таблица с данными программы, реализуемой в данный момент

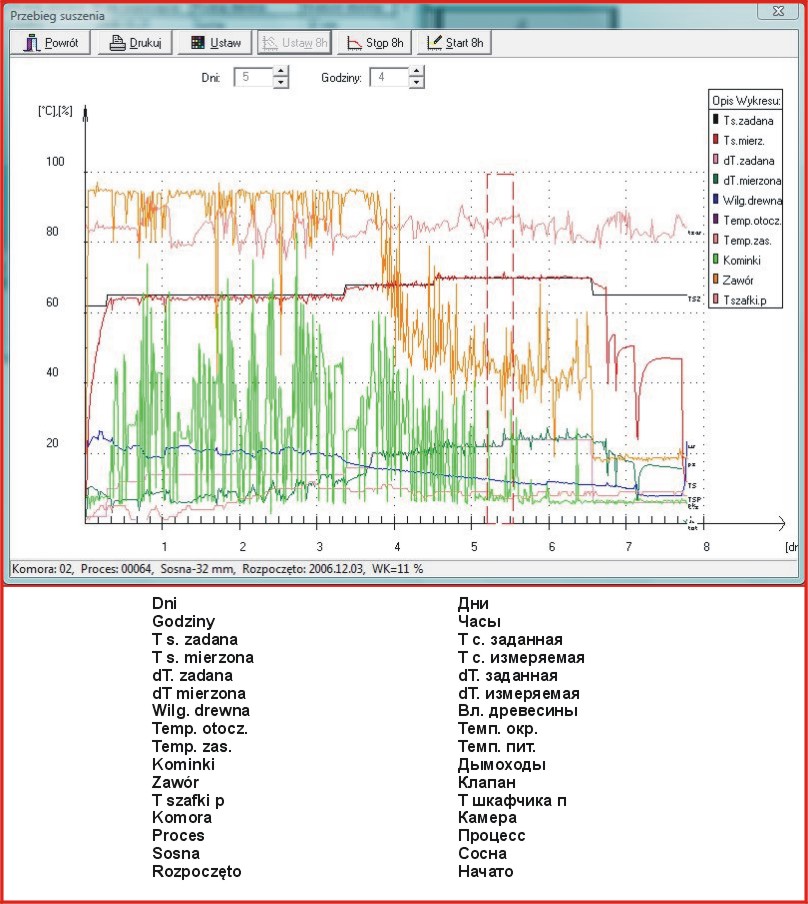

Диаграмма основных параметров процесса

После включения 8-часовой лупы (отмеченная зона) можно подробно

рассмотреть любой фрагмент процесса.

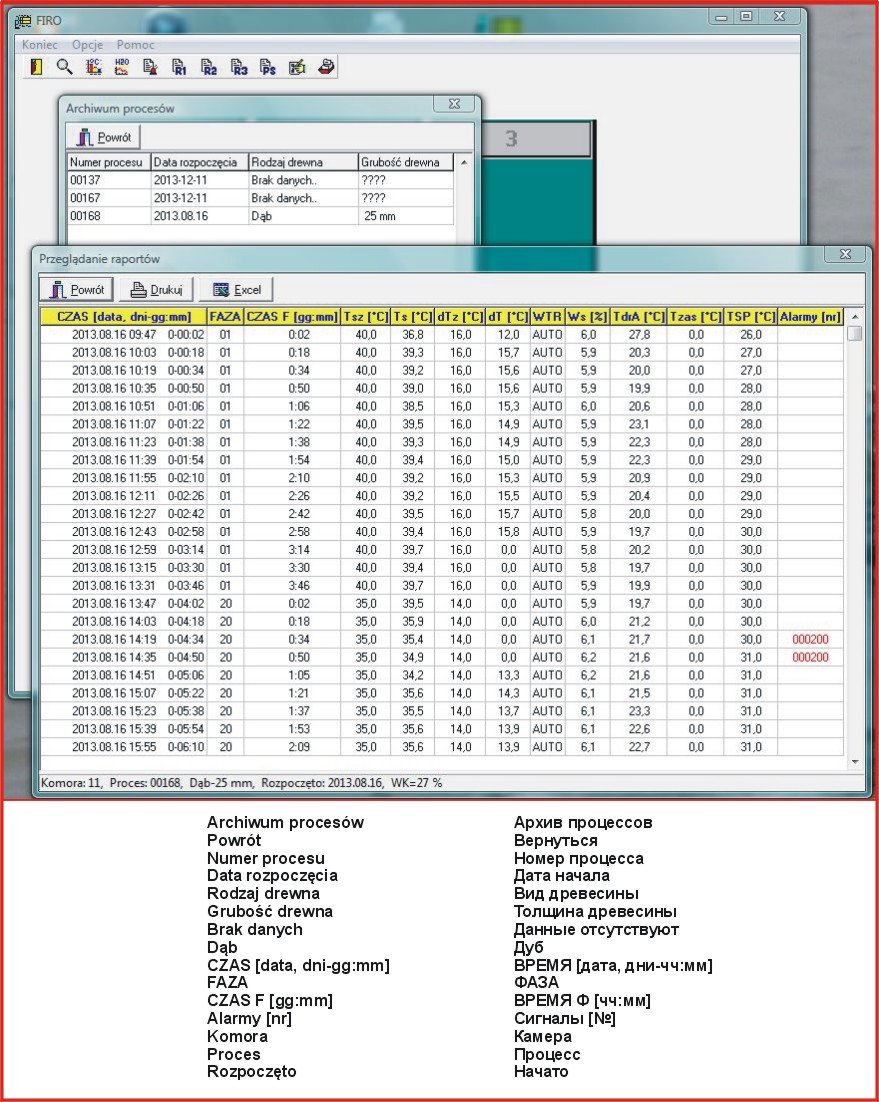

Таблица с отчётом о температурах и сигналах о неполадках, вызванная из Архива процессов

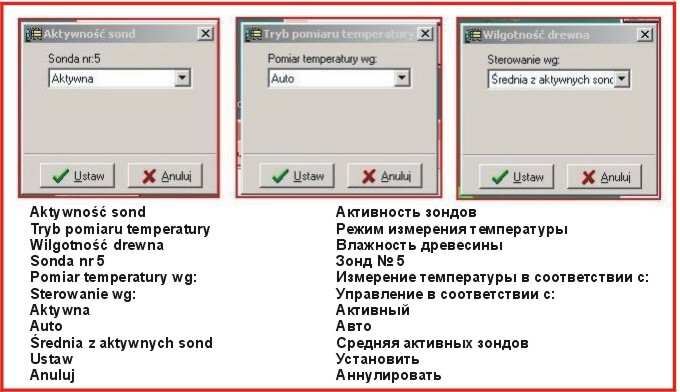

Примерные окна изменения параметров
