Sterowniki PSO-02PD

Zastosowanie:

Programowalne sterowniki oświetlenia PSO-02PD są wyspecjalizowanymi, zbudowanymi na bazie najnowszej techniki mikroprocesorowej urządzeniami przeznaczonymi do bezobsługowego sterowania:

oświetleniem ulicznym i drogowym
oświetleniem zewnętrznym przedsiębiorstw
oświetleniem terenów rekreacyjnych (np. parki, promenady)
oświetleniem stacji kolejowych (wg rozkładu jazdy pociągów – wersja PSO-02PDK)
reklam, fontann, itp.

Mogą być montowane w typowych szafkach, rozdzielniach i stacjach energetycznych.
Jest to obecnie najbardziej popularna wersja sterowników oświetlenia.



PSO-02PD - foto



Właściwości:

  • Sterownik jest wyposażony w mechanizm obliczania godzin wschodów i zachodów słońca na podstawie zaprogramowanych przez użytkownika współrzędnych geograficznych miejsca instalacji.
  • Posiada dwa niezależne obwody sterujące, tzw. całonocny CN, oraz północny PN, z programowalną przerwą. Obwód PN może być zaprogramowany także jako CN tj. bez przerwy.
  • Sterownik zapewnia automatyczną zmianę czasu letniego na zimowy i odwrotnie, zgodnie z  art. 3 ustawy z dnia 10 grudnia 2003 r. o czasie urzędowym na obszarze Rzeczypospolitej Polskiej (Dz. U. z 2004 r. Nr 16, poz. 144).
  • W celu uniemożliwienia osobom postronnym ingerencji w zaprogramowane parametry, programowanie sterownika możliwe jest tylko poprzez dedykowany programator PS-04 lub jego starsze wersje PS-03 i PS-03P.
  • Przy pomocy programatora, użytkownik ma możliwość zaprogramowania:
    • Współrzędne geograficzne
    • Aktualny czas i datę
    • Poprawki, uwzględniające warunki lokalne, umożliwiające przyspieszenie lub opóźnienie załączania i wyłączania oświetlenia,  w stosunku do wyznaczonych godzin wschodu i zachodu słońca
    • Przedział czasowy częściowego lub całkowitego wyłączenia oświetlenia w nocy
    • Parametry sterowania dodatkowego urządzenia, np. licznika dwutaryfowego – dwa przedziały czasowe w ciągu doby.
  • Dodatkowo, przy pomocy programatora, użytkownik może odczytać:
    • Rzeczywisty czas załączenia i wyłączenia oświetlenia, z uwzględnieniem poprawek
    • Kalendarz – godziny wschodu i zachodu słońca dla dowolnego dnia roku (tylko w czasie zimowym)
    • Stan liczników rzeczywistego czasu załączenia oświetlenia, dla każdego obwodu oddzielnie z poprzedniego i aktualnego miesiąca i roku.
  • W wersji PSO-02PDK (kolejowy) jest możliwość zaprogramowania do 50 pozycji w rozkładzie jazdy i czasów świecenia oświetlenia przed i po odjeździe pociągu.

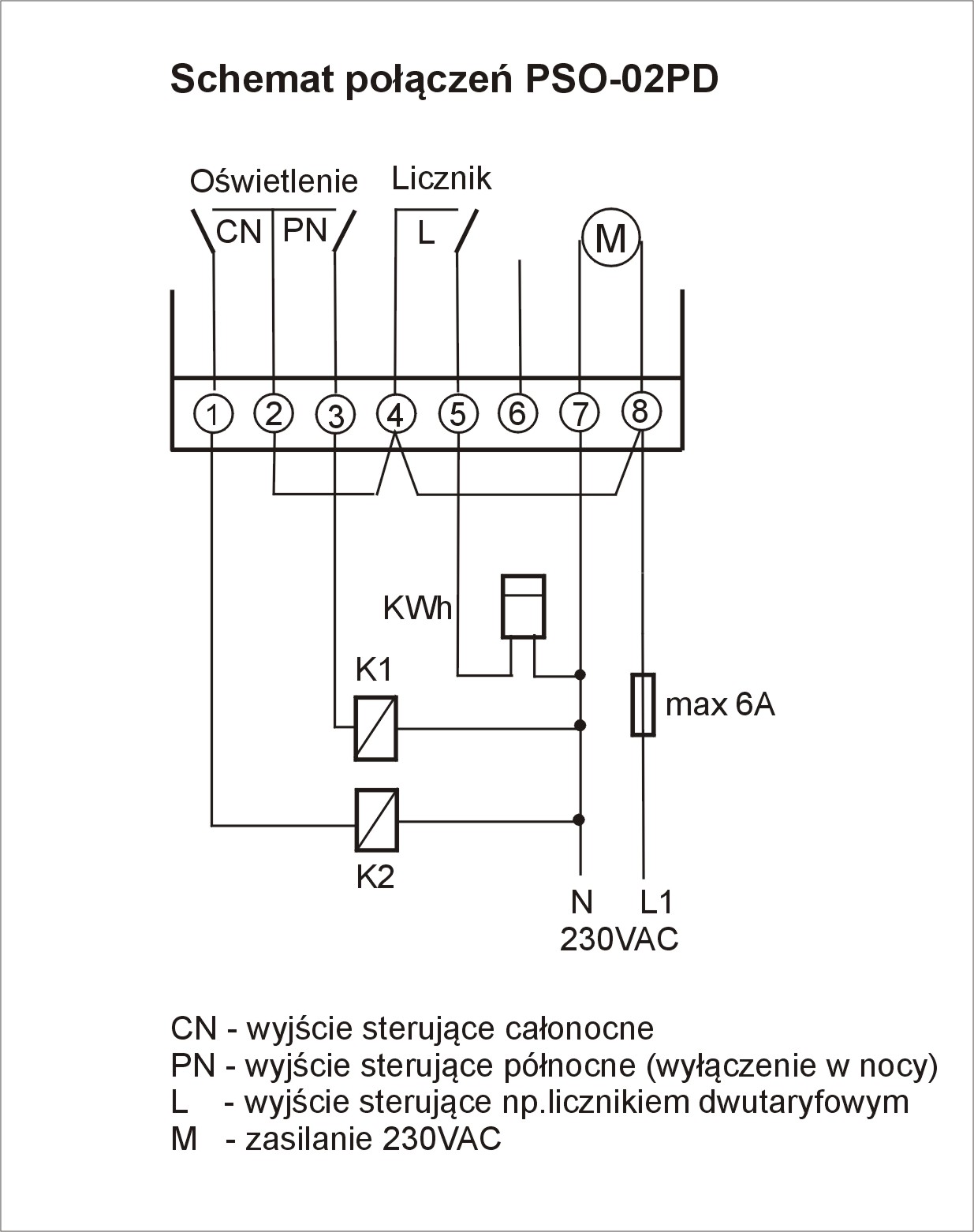

schemat_polaczen_PSO-02PD_2014-02-12



Dane techniczne:

  • Zasilanie: 230V +10/-20%, 50Hz
  • Pobór mocy: ok. 2VA
  • Obciążalność styków dla 250V: 4A dla cosɸ = 1, 1A dla cosɸ = 0,6, Zaciski max. 4 mm2
  • Rezerwa chodu: ok. 10 lat, wlutowana bateria litowa typu CR2032
  • Dokładność czasowa: dla 200C 1s/miesiąc, dla -200C /+600C 2s/miesiąc
  • Temperatura pracy: -20°C +60°C
  • Wymiary (dł/wys/szer): 90 x 75 x 70 (4 moduły), montaż na szynie TH-35, IP20
  • Masa: 0,3 kg
