Układ sterowania MSSD – 02m

Zastosowanie:

Układ sterowania typu MSSD-02m, to w pełni automatyczny, o prostej, intuicyjnej obsłudze i programowaniu układ sterowania suszarni drewna. Zastosowane rozwiązania konstrukcyjne i programowe umożliwiają jego zastosowanie do sterowania większości typów i rodzajów suszarni, głównie średnich i dużych, zwłaszcza tam gdzie wymaganych jest więcej niż 4 punkty pomiarowe wilgotności drewna a odległość sterowni od komory przekracza 15m.

Właściwości:

-Zwarta, funkcjonalna i odporna konstrukcja

-Brak specjalnych wymagań dla pomieszczeń, w których instaluje się układ sterowania

-Prosta obsługa, programowanie dialogowe (pytanie – odpowiedź)

-Możliwość modyfikacji niektórych parametrów w trakcie procesu

-Możliwość realizacji procesów obróbki fitosanitarnej z pojedynczym lub podwójnym pomiarem temperatury drewna

-Możliwość ręcznego sterowania wszystkimi urządzeniami wykonawczymi, bez pośrednictwa sterownika

-Możliwość indywidualnego sterowania do 8 wentylatorów rewersyjnych

-Możliwość sterowania wentylatorów przemiennikami częstotliwości (falownikami)

-Sygnalizacja stanów awaryjnych i sytuacji nieprawidłowych oraz odpowiednie procedury w zależności od rodzaju uszkodzenia.

-Rejestracja procesu możliwa jest przy pomocy drukarki MEFKA SQ PDT, dostarczanej wraz z układem starowania.

-Układ jest przystosowany do współpracy z Komputerowym Systemem Sterowania i Nadzoru Suszarni Drewna typu KSD-01.

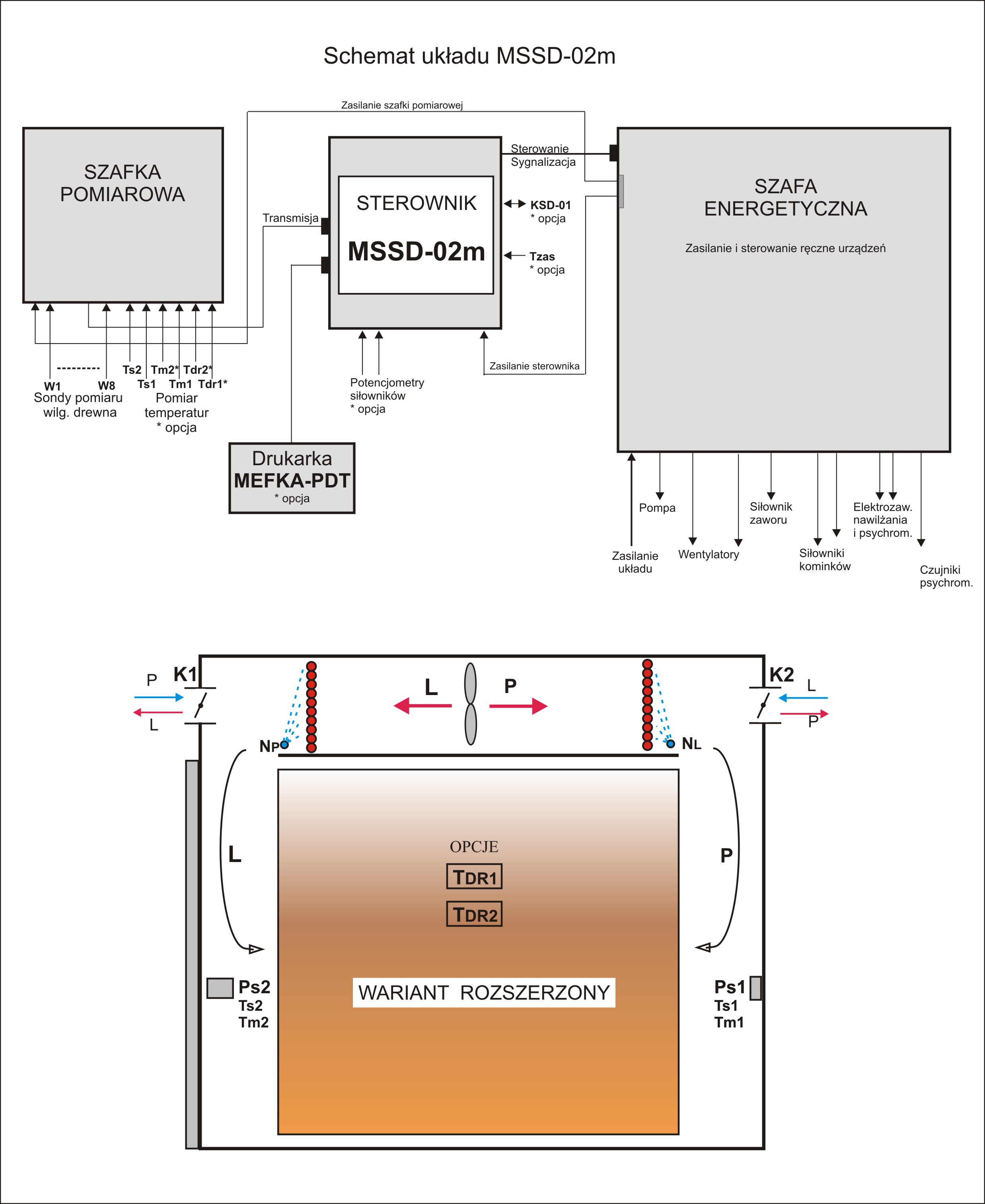

Budowa układu

Układ sterowania składa się z następujących elementów:

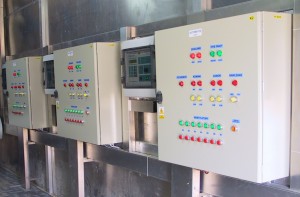

Szafa energetyczna

– zapewnia zasilanie całego układu

– do niej są podłączone wszystkie urządzenia wykonawcze tj. wentylatory główne i kominkowe (opcja), pompa, siłowniki kominków i zaworu, elektrozawory nawilżania i psychrometrów

– umożliwia ręczne sterowanie tymi urządzeniami

Sterownik MSSD-02m

– umożliwia programowanie procesu, kontrolę parametrów i sygnalizuje awarie

– na podstawie pomiarów otrzymywanych z Szafki pomiarowej i danych wybranego programu steruje wszystkimi urządzeniami wykonawczymi

– posiada wejście pomiarowe dedykowane dla temperatury zasilania

– umożliwia rejestrację procesu, posiada wyjście na drukarkę lub wbudowany moduł transmisji

 Szafka pomiarowa

– Realizuje wszystkie pomiary w komorze tj. temperatury, wilgotność powietrza (pomiar psychrometryczny), wilgotność drewna oraz opcjonalnie temperaturę drewna
