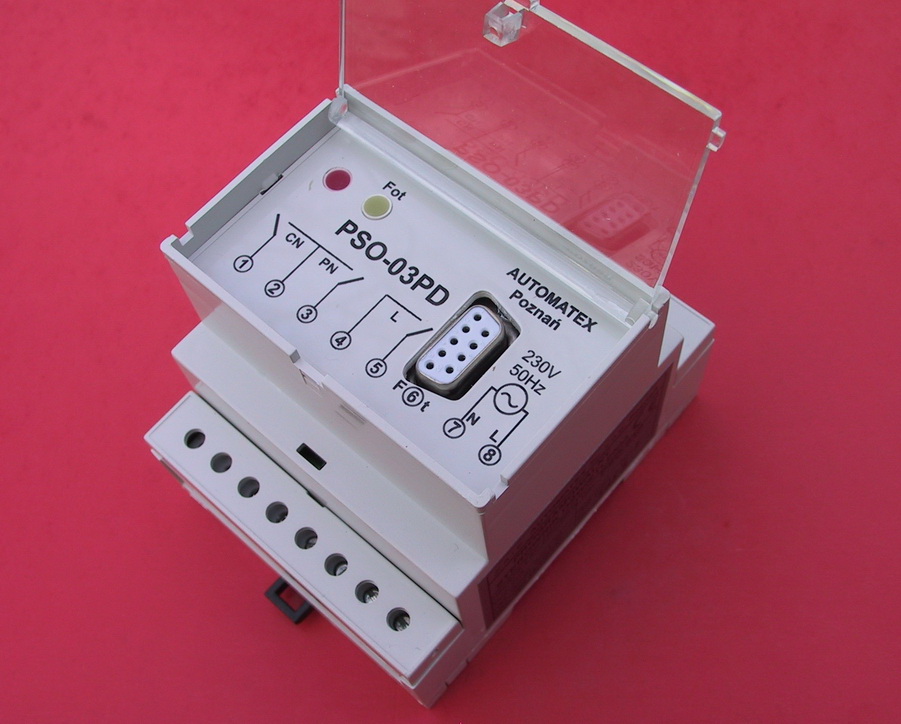

Sterowniki PSO-03PD

Zastosowanie:

Programowalne sterowniki oświetlenia PSO-03PD są wyspecjalizowanymi, zbudowanymi na bazie najnowszej techniki mikroprocesorowej urządzeniami przeznaczonymi do bezobsługowego sterowania:

oświetleniem ulicznym i drogowym
oświetleniem zewnętrznym przedsiębiorstw
oświetleniem terenów rekreacyjnych (np. parki, promenady)
oświetleniem  reklam, fontann, itp.

Mogą być montowane w typowych szafkach, rozdzielniach i stacjach energetycznych.

Właściwości:

• Sterownik jest wyposażony w mechanizm obliczania godzin wschodów i zachodów słońca na podstawie zaprogramowanych przez użytkownika współrzędnych geograficznych miejsca instalacji.
• Posiada dwa niezależne obwody sterujące, tzw. całonocny CN, oraz północny PN, z programowalną przerwą. Obwód PN może być zaprogramowany także jako CN tj. bez przerwy.
• Sterownik ma możliwość współpracy z przekaźnikiem zmierzchowym
• Sterownik zapewnia automatyczną zmianę czasu letniego na zimowy i odwrotnie, zgodnie z  art. 3 ustawy z dnia 10 grudnia 2003 r. o czasie urzędowym na obszarze Rzeczypospolitej Polskiej (Dz. U. z 2004 r. Nr 16, poz. 144).
• W celu uniemożliwienia osobom postronnym ingerencji w zaprogramowane parametry, programowanie sterownika możliwe jest tylko poprzez dedykowany programator PS-04 lub jego starsze wersje PS-03 i PS-03P.
• Przy pomocy programatora, użytkownik ma możliwość zaprogramowania:
  • Współrzędne geograficzne
  • Aktualny czas i datę
  • Poprawki, uwzględniające warunki lokalne, umożliwiające przyspieszenie lub opóźnienie załączania i wyłączania oświetlenia,  w stosunku do wyznaczonych godzin wschodu i zachodu słońca
  • Przedział czasowy częściowego lub całkowitego wyłączenia oświetlenia w nocy
  • Parametry sterowania dodatkowego urządzenia, np. licznika dwutaryfowego – dwa przedziały czasowe w ciągu doby.
  • Parametry porannego i wieczornego filtru (do ±30min) w którym sterownik akceptuje sygnał z przekaźnika zmierzchowego
• Dodatkowo, przy pomocy programatora, użytkownik może odczytać:
  • Rzeczywisty czas załączenia i wyłączenia oświetlenia, z uwzględnieniem poprawek
  • Kalendarz – godziny wschodu i zachodu słońca dla dowolnego dnia roku (tylko w czasie zimowym)
  • Stan liczników rzeczywistego czasu załączenia oświetlenia, dla każdego obwodu oddzielnie z poprzedniego i aktualnego miesiąca i roku.

Dane techniczne:

• Zasilanie: 230V +10/-20%, 50Hz
• Pobór mocy: ok. 2VA
• Obciążalność styków dla 250V: 4A dla cosɸ = 1, 1A dla cosɸ = 0,6, Zaciski max. 4 mm²
• Rezerwa chodu: ok. 10 lat, wlutowana bateria litowa typu CR2032
• Dokładność czasowa: dla 20⁰C 1s/miesiąc, dla -20⁰C /+60⁰C 2s/miesiąc
• Temperatura pracy: -20°C +60°C
•  Wymiary (dł/wys/szer): 90 x 75 x 70 (4 moduły): montaż na szynie TH-35: IP20
• Masa: 0,3 kg
